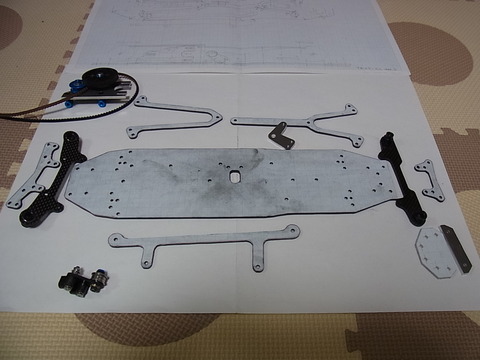

部品を切り出した…！！
まずはTA07ベース

180316TA07_01

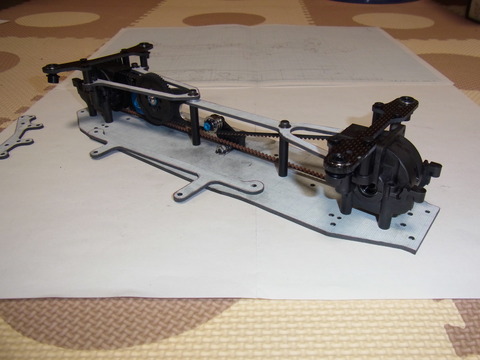

仮組してみる．組み付けの渋い部品はないようだ．加工精度（穴あけ位置決め精度）は悪くない．
180316TA07_02

180316TA07_03

ベルトと各部品のクリアランスが厳しいので，一応目視点検のち回転試験．ベルトがすれているような異音はしない．たぶん大丈夫そう．
180316TA07_04

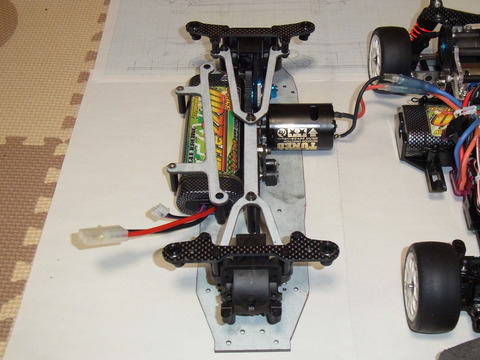

前から見ると…やっぱりスリム．このスリムさに拘って設計した面も否めない．
180316TA07_05

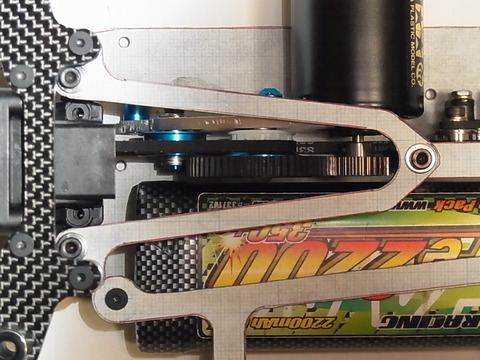

スパーとバッテリーのクリアランスはだいたい2mm．おおよそ想定範囲内．
180316TA07_06

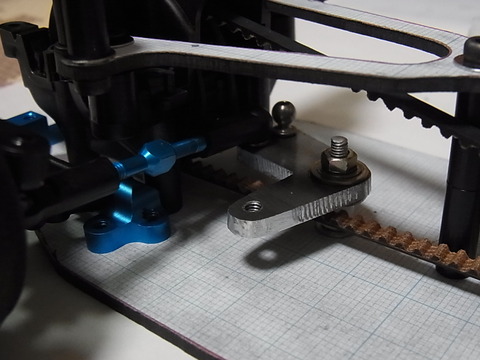

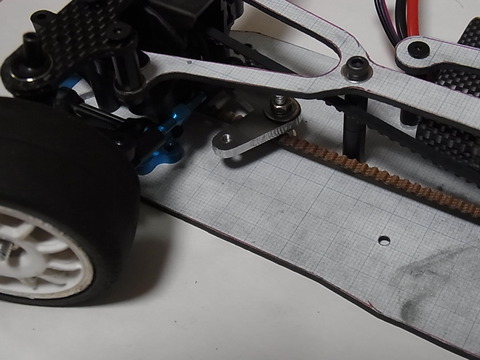

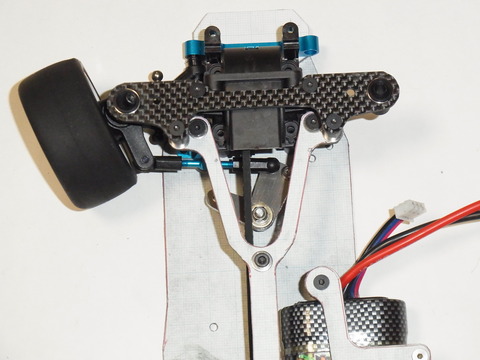

センター一か所固定の自作ワイパーとギヤデフプーリーとのクリアランスが厳しい．これは正直言って設計ミス．考えが甘かった．取り付け位置を調整して，干渉するロッドエンドをちょっとだけ削って，…何とかこのまま行けそう．ハラハラした…
180316TA07_07

180316TA07_08
180316TA07_09
